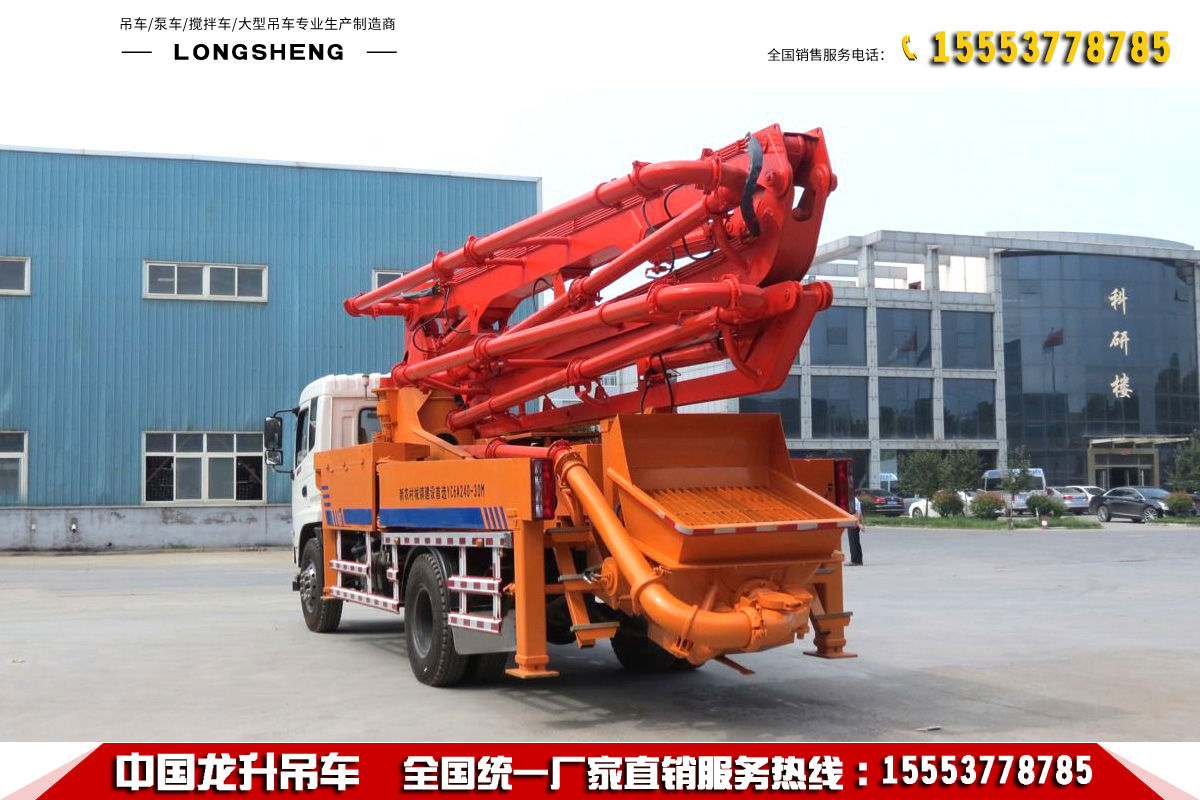

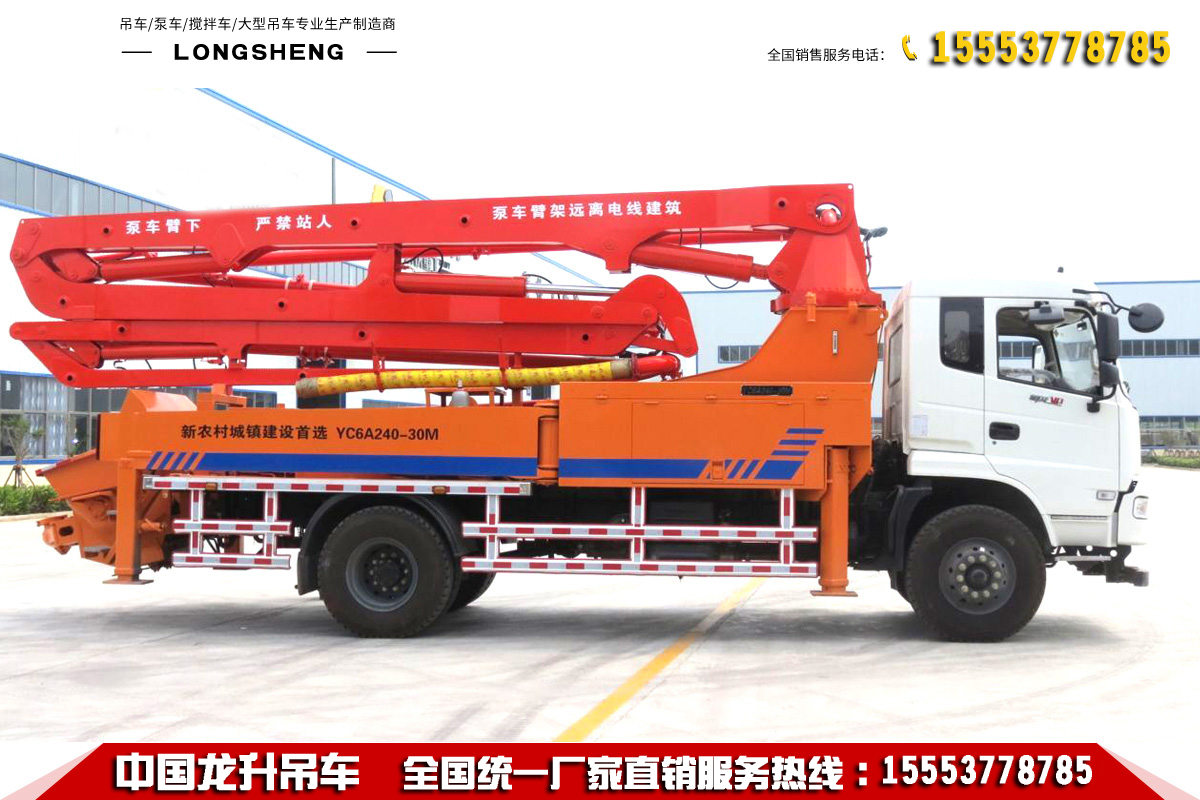

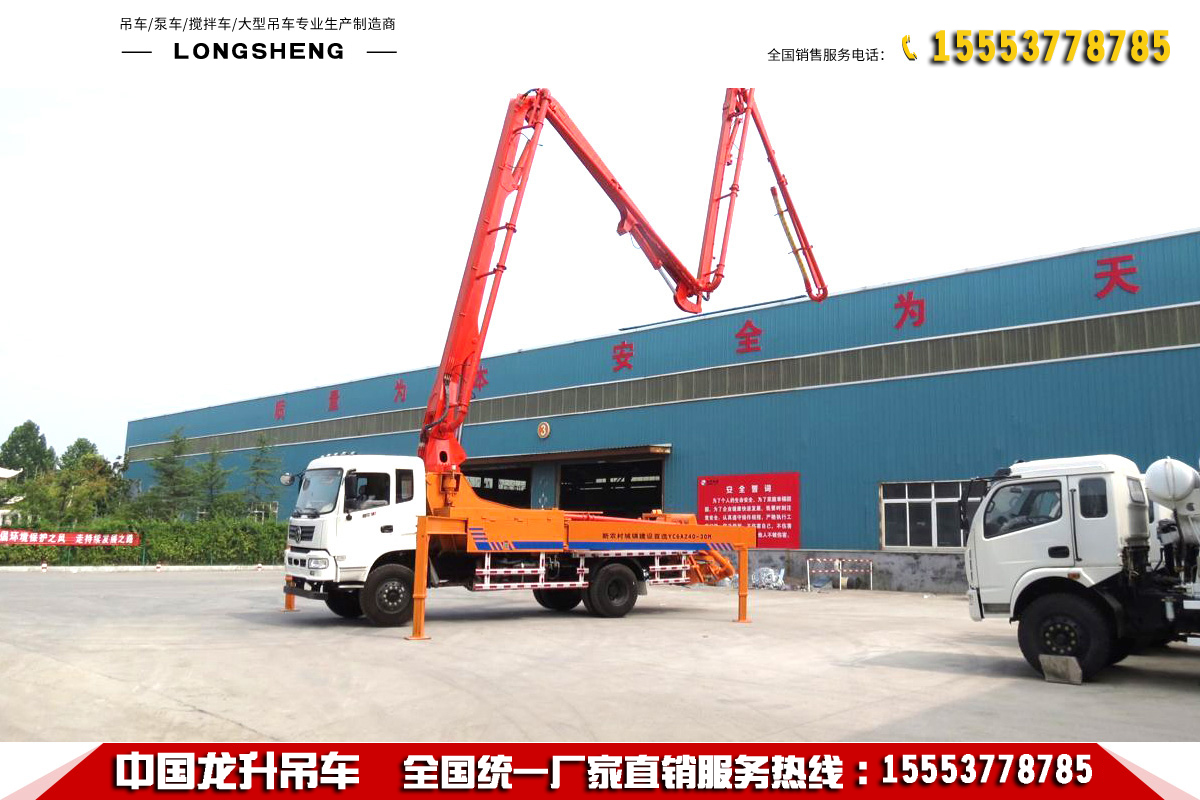

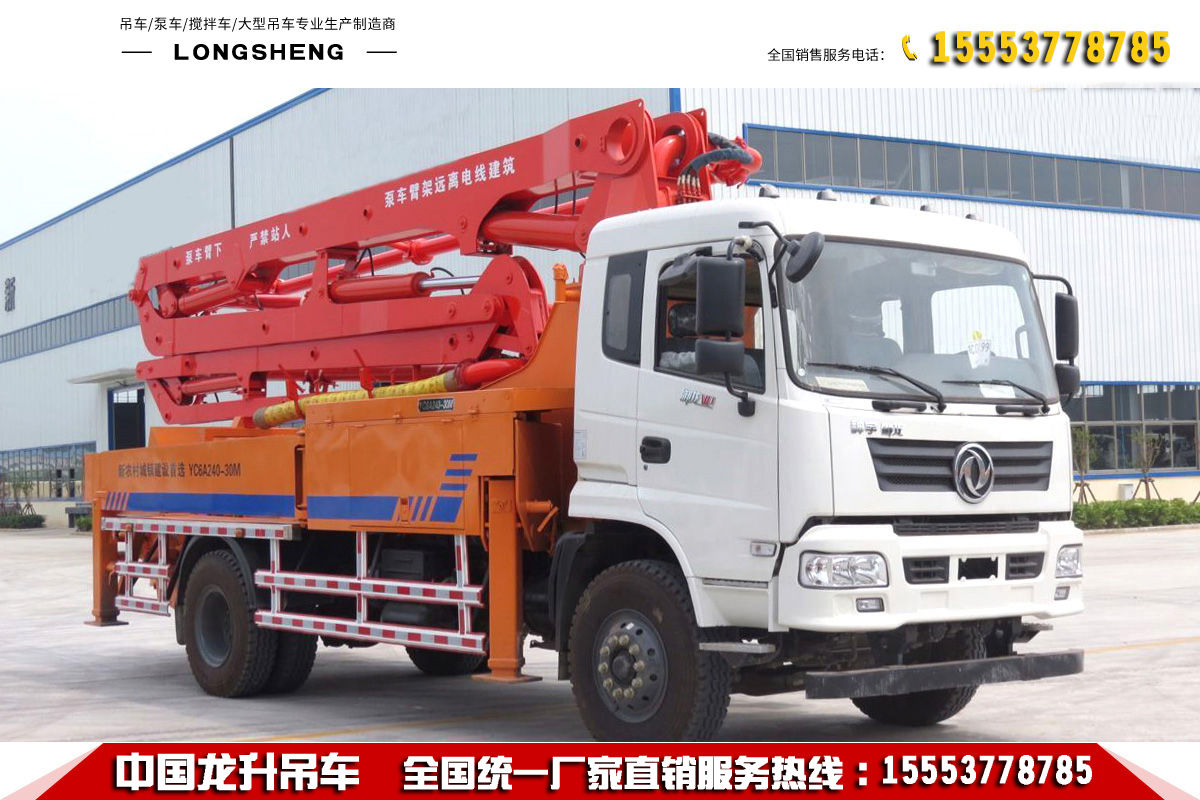

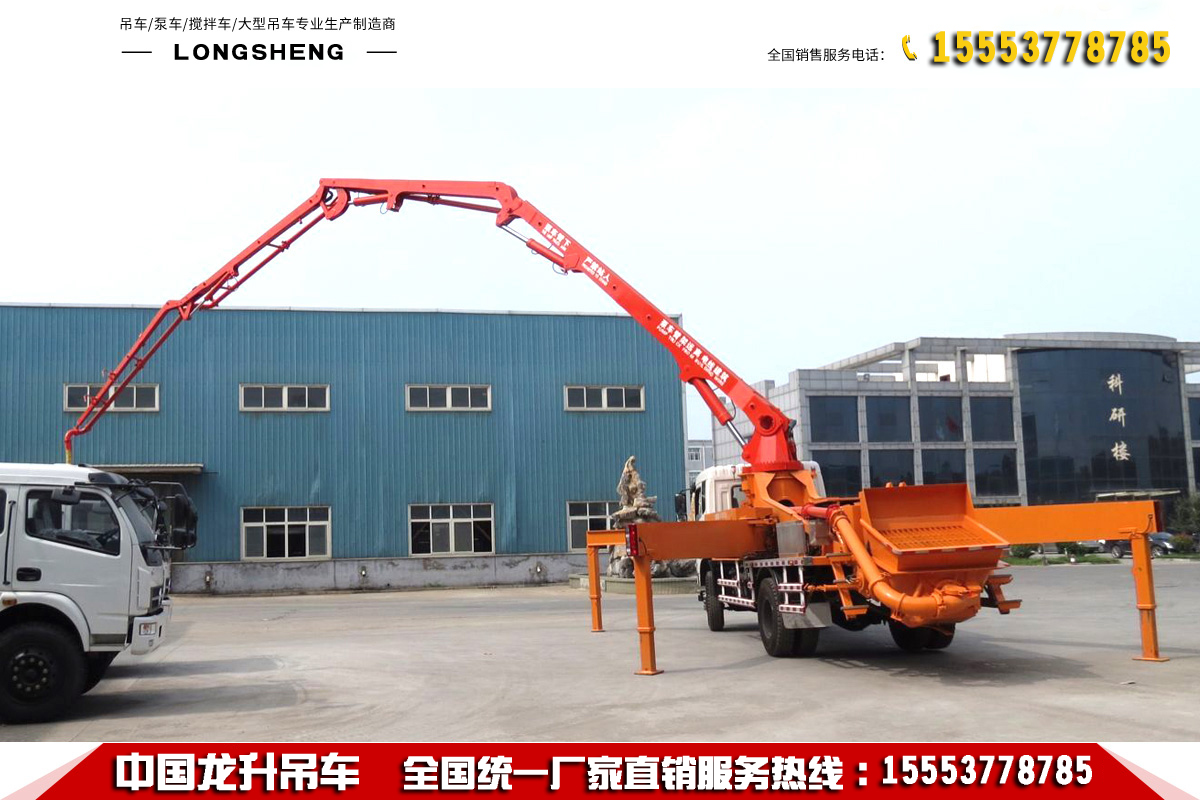

30米小型混凝土泵車是東風繼HBT拖泵、HBC車載泵和HGY液壓混凝土布料機之后，全力打造的中短臂架泵車的精品；是集行駛、泵送、布料于一體的高效混凝土輸送設備。
該泵車集高可靠性、高經濟性、高安全性、高耐用性于一體，底盤、動力、電控、液壓、泵送系統合理匹配；
臂架伸縮靈活快捷、支腿占地空間小、整車移動方便，機動靈活,穩定安全；
針對農村市場開發研制的專用底盤，整車寬度僅為2.3米，泥濘、狹窄的鄉村道路皆可輕松應對，通過性極佳。采用靈活的四節臂設計，布料范圍比三節臂大20%，同時應用單側支撐技術，狹小場地的施工亦可輕松實現。
●專為新型農村中低層的建設制造
● 專為高鐵建設的短臂架設計制造
● 國IV標準排放設計更節能環保
● 泵送系統液控自動換向養護更輕松
●18-33米臂架能上能下符合高鐵工法

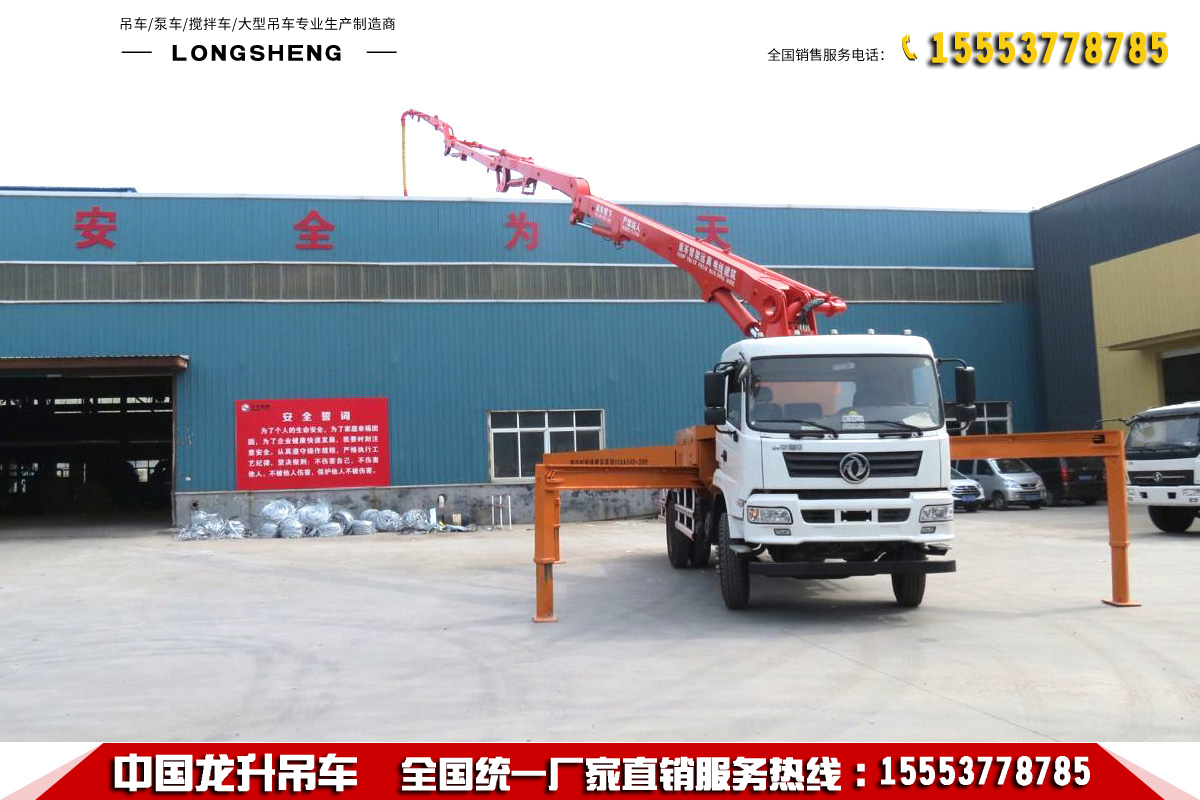

● X型支腿設計令操作更穩定更安全
● 性價比極高輕松助力施工方創效益
30米小型混凝土泵車性能特點：
底盤與動力系統：采用中國一汽或北汽福田載重底盤，承載能力強，動力性能好，油耗低；可以選配上裝單獨動力或者底盤動力，自主研發的上裝單獨動力⑴可以達到節油，減少能耗，維護保養方便等特點；
泵送液壓系統：全液控液壓系統，油壓傳遞信號，使操作更加簡單，可靠，提高擺缸換向速度，降低換向沖擊，同時大油缸換向的瞬間動作加快，能將砼缸充實，使得物料連續性強，出料均勻；
臂架及支腿液壓系統：臂架采用負載敏感的比例控制系統，使臂架運行速度快慢自如，操作性能極佳；不但可以實現無極變速遙控控制，還可以實現緊急情況下的應急手動操作；支腿與臂架油路直接切換，避免誤操作，保證泵車施工安全性；
臂架：通過有限元分析，動力學分析計算和實驗，以精確的數據支持為基礎。材料采用高強度低合金鋼板，所有的材料與焊縫均通過100%無損探傷，確保臂架結構合理，可靠性高；
電控系統：簡潔可靠性的電控系統，主要電器采用施耐德，配備盤面和無線遙控兩種操作裝置，可以選用德國HBC無線遙控器，符合人體工程設計原理，造型美觀，操作輕巧，靈活。
潤滑系統：潤滑系統采用全自動多點潤滑技術，一對一潤滑，效果更好，有效延長易損件的使用壽命。
注：⑴優先選配上裝工程柴油機：玉柴，康明斯，雷沃
30米小型泵車參數：
| 一、底盤 | 底盤 | 一汽，福田，東風、重汽 |
| 排放標準 | 國五 | |
| 發動機 | 大柴，玉柴 | |
| 發動機功率/轉速 | 200p/2000rpm | |
| 軸距 | 4800/5200/5600 | |
| 最大行駛速度 | 80km/h | |
| 整車接近/遠離角 | 24.6°/15.6° | |
| 輪胎規格 | 10.00R20 18層 | |
| 二、臂架系統 | 臂架最大垂直高度 | 28.4m |
| 臂架水平布料半徑 | 24.6m | |
| 布料深度 | 16.9m | |
| 第一節臂長(MM) | 7180 | |
| 第二節臂長(MM) | 5880 | |
| 第三節臂長(MM) | 5900 | |
| 第四節臂長(MM) | 5787 | |
| 各節臂轉動角度 | 90°/180°/230°/245° | |
| 臂架控制模式 | 電比例控制 | |
| 臂架折疊方式 | M型 | |
| 轉塔旋轉角度 | 470° | |
| 前支腿橫跨距離 | 5842 | |
| 后支腿橫跨距離 | 4050 | |
| 前后支腿縱向距離 | 6177 | |
| 支腿打開方式 | X-H | |
| 尾膠管長度 | 3000mm | |
| 混凝土輸送管直徑 | 125 | |
| 三、電氣控制系統 | 控制電源 | 24v |
| 控制模塊 | PWM | |
| 工作電壓 | 24v | |
| 中間電器品牌 | 歐姆龍 | |
| 無線遙控器品牌 | HBC或技景 | |
| 四、液壓傳動系統 | 液壓系統類型 | 開式 |
| 系統工作壓力 | 31.5Mpa | |
| 主液壓油泵品牌 | 三一專供 | |
| 主油泵型號 | A11VO190，K3V140，K3V180 | |
| 主油泵排量 | 190,140,180 | |
| 主電液換向閥品牌 | 進口或國產 | |
| 吸、回油濾芯品牌 | 黎明液壓 | |
| 臂架平衡閥品牌 | 意大利 | |
| 支腿多路閥品牌 | 意大利 | |
| 安全閥品牌 | 進口或國產 | |
| 油缸液壓密封件品牌 | Parker | |
| 液壓油箱容積 | 420 | |
| 液壓油冷卻方式 | 風冷 | |
| 主油缸 | 協力 | |
| 分動箱品牌 | 德國STIEBEL或國產 | |
| 回轉減速機品牌 | 國產 | |
| 軟管接頭品牌 | 伊頓 | |
| 五、清洗系統 | 氣壓或柱塞泵 | |
| 六、尺寸&重量 | 整車總長約（MM） | 9910 |
| 整車總寬約（MM） | 2350 | |
| 整車總高約（MM） | 3563 | |
| 整車質量約（T) | 18.5 | |
| 七、泵送系統 | 混凝土分配閥形式 | S閥 |
| 最大理論輸送量 | 80m3/h | |
| 混凝土活塞品牌 | 國產 | |
| 最大混凝土出口壓力高壓/低壓 | 10.5 | |
| 輸送缸內徑/行程 | 200/1450 | |
| 最大上料高度(MM） | 1450 | |
| 料斗容積（m3） | 0.65 | |
| 可泵送混凝土塌落度 | 160-220 | |
| 允許最大骨料尺寸（MM） | 40 | |
| 潤滑方式 | 集中潤滑 |
